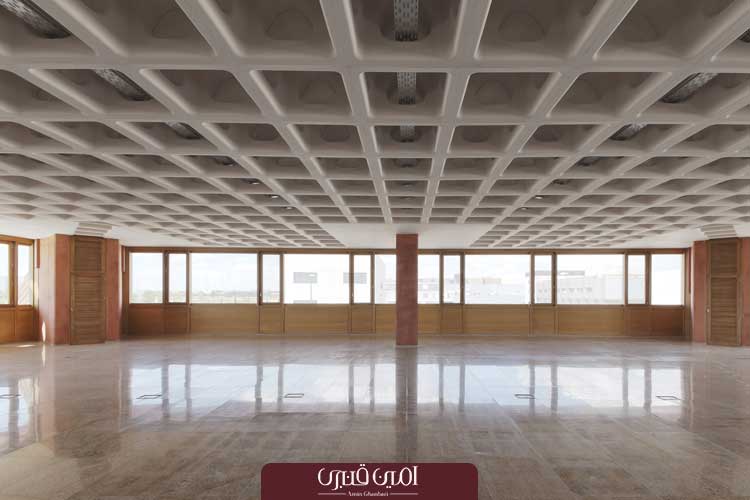

سقف وافل، که با الهام از ساختار لانه زنبوری یا بافت وافل بلژیکی طراحی شده است، یکی از نوآورانه‌ترین و کارآمدترین سیستم‌های سازه‌ای در معماری مدرن محسوب می‌شود. این سیستم که به دلیل شباهت ظاهری به صفحه وافل، این نام را به خود گرفته است، در واقع یک دال بتنی دوطرفه است که با استفاده از قالب‌های مدولار یا بلوک‌های سبک (مانند پلی‌استایرن یا پلاستیک) در فاصله‌های منظم، حفره‌های مربعی یا مستطیلی در زیر سطح خود ایجاد می‌کند. این حفره‌ها در هنگام بتن‌ریزی پر نمی‌شوند و فضایی خالی را در دل سقف به وجود می‌آورند. در ادامه به سوال پاسخ می دهیم که سقف وافل چیست؟ و چه کاربردی دارد.
سقف وافل چیست؟
سقف وافل یک سیستم سازه‌ای مدرن است که با ایجاد حفره‌های منظم در زیر سطح خود، وزن کلی سقف را به طور قابل توجهی کاهش می‌دهد. این سیستم با استفاده از قالب‌های مدولار، شبکه‌ای از تیرچه‌های بتنی مسلح در دو جهت عمود بر هم ایجاد می‌کند که استحکام و مقاومت خمشی بالایی را فراهم می‌آورد. در نتیجه امکان پوشش دهانه‌های بزرگ‌تر بدون نیاز به ستون‌های میانی را میسر می‌سازد و علاوه بر صرفه‌جویی در مصالح، زیبایی بصری خاصی به فضا می‌بخشد.
ساختار و اجزای تشکیل‌دهنده سقف وافل
سقف وافل از اجزای اصلی زیر تشکیل شده است:
دال بالایی
این بخش، قسمتی از بتن مسلح است که در بالای حفره‌ها قرار دارد و وظیفه انتقال بارها به تیرچه‌های زیرین را بر عهده دارد. ضخامت این دال معمولا کمتر از ضخامت تیرچه‌ها است.
تیرچه‌های عمود بر هم
این تیرچه‌ها که در دو جهت عمود بر هم قرار گرفته‌اند، ستون فقرات سقف وافل را تشکیل می‌دهند. آن‌ها بارها را از دال بالایی دریافت کرده و به ستون‌ها یا دیوارهای باربر منتقل می‌کنند. مقطع تیرچه‌ها معمولا به شکل I یا T است.
حفره‌ها
این فضاهای خالی که بین تیرچه‌ها قرار دارند، وزن کلی سقف را کاهش داده و باعث کاهش مصرف بتن و فولاد می‌شوند. این حفره‌ها بسته به نوع قالب‌بندی، می‌توانند مربعی، مستطیلی یا حتی اشکال دیگر داشته باشند.
کاسه قالب
قالب‌های مخصوصی که برای ایجاد حفره‌ها در زیر سقف استفاده می‌شوند. این قالب‌ها می‌توانند از جنس پلی‌استایرن انبساطی ((EPS، پلاستیک‌های مهندسی شده، یا حتی فلز باشند. پس از بتن‌ریزی و گیرش بتن، این قالب‌ها یا در محل باقی می‌مانند (در صورت استفاده از (EPS و بخشی از عایق‌بندی سقف را تشکیل می‌دهند. یا جدا شده و مجددا برای پروژه‌های دیگر مورد استفاده قرار می‌گیرند (در صورت استفاده از قالب‌های پلاستیکی یا فلزی).
مزایای استفاده از سقف وافل چیست؟
سقف وافل به دلایل متعددی در معماری مدرن مورد توجه قرار گرفته است:
-
کاهش وزن سازه
حذف بتن در قسمت حفره‌ها، وزن مرده سقف را به طور قابل توجهی کاهش می‌دهد. این کاهش وزن، بار وارده بر پی، ستون‌ها و دیوارها را کمتر کرده و امکان طراحی سازه‌های سبک‌تر، فشرده‌تر و با هزینه‌های کمتر را فراهم می‌آورد.
-
افزایش دهانه و کاهش نیاز به ستون
ساختار تیرچه‌های دوطرفه و توزیع یکنواخت بار، مقاومت خمشی و برشی سقف را افزایش می‌دهد. این امر امکان پوشش دهانه‌های بزرگ‌تر را بدون نیاز به ستون‌های میانی فراهم می‌آورد، که در نتیجه فضای داخلی انعطاف‌پذیرتر و بازتری را ایجاد می‌کند. این ویژگی به ویژه در طراحی ویلا و فضاهای عمومی اهمیت دارد.
-
زیبایی بصری و امکانات دکوراتیو
حفره‌های منظم و تکرارشونده در زیر سقف، جلوه‌ای منحصر به فرد و مدرن به فضا می‌بخشند. این ساختار، خود به عنوان یک عنصر دکوراتیو عمل کرده و نیاز به اجرای سقف کاذب را در بسیاری از موارد مرتفع می‌سازد. همچنین نورپردازی در این حفره‌ها می‌تواند زیبایی بصری فضا را دوچندان کند.
-
عایق‌بندی صوتی و حرارتی
در صورت استفاده از قالب‌های پلی‌استایرن ((EPS، حفره‌های ایجاد شده می‌توانند به عنوان یک لایه عایق صوتی و حرارتی عمل کنند که به بهبود آسایش حرارتی و صوتی محیط داخلی کمک می‌کند.
-
کارایی در اجرا
استفاده از قالب‌های مدولار و قابل بازیافت، سرعت اجرای سقف را افزایش داده و هزینه‌های مربوط به قالب‌بندی را نیز کاهش می‌دهد. همچنین، وزن کمتر سقف، حمل و نقل و نصب آن را تسهیل می‌کند.
-
مقاومت در برابر آتش
بتن مسلح به طور کلی مقاومت خوبی در برابر آتش دارد و سقف وافل نیز از این قاعده مستثنی نیست.
کاربردهای سقف وافل در صنعت ساختمان
سقف وافل به دلیل مزایای فراوان خود، در طیف وسیعی از پروژه‌های ساختمانی کاربرد دارد.
ساختمان‌های مسکونی
به ویژه در طراحی ویلاهای لوکس، خانه‌های دوبلکس و آپارتمان‌های مدرن، جایی که نیاز به دهانه‌های باز، سقف‌های زیبا و سبک است.
ساختمان‌های اداری و تجاری
در فضاهای بزرگ مانند سالن‌های کنفرانس، نمایشگاه‌ها، مراکز خرید و دفاتر کار که نیاز به انعطاف‌پذیری در چیدمان فضا و زیبایی بصری سقف وجود دارد.
فضاهای فرهنگی و تفریحی
مانند سالن‌های سینما، تئاتر، موزه‌ها و استادیوم‌های ورزشی که نیاز به پوشش دهانه‌های بسیار بزرگ و ایجاد فضاهای داخلی چشم‌نواز دارند.
پارکینگ‌های طبقاتی
وزن کمتر سقف در پارکینگ‌های طبقاتی، بار وارده بر سازه را کاهش داده و به صرفه‌جویی در هزینه‌ها کمک می‌کند.
قیمت سقف وافل و عوامل موثر بر آن
قیمت سقف وافل به عوامل متعددی بستگی دارد که مهم‌ترین آن‌ها عبارتند از:
- هزینه قالب‌ها: قیمت قالب‌های وافل (چه یکبار مصرف مانند EPS و چه قابل بازیافت) بخش قابل توجهی از هزینه کلی را تشکیل می‌دهد.
- میزان بتن مصرفی: اگرچه سقف وافل نسبت به دال تخت معمولی بتن کمتری نیاز دارد؛ اما حجم بتن مصرفی همچنان بر قیمت نهایی تاثیرگذار است.
- میزان فولاد مصرفی: ضوابط آرماتوربندی و حجم میلگرد مورد نیاز، عامل مهم دیگری در تعیین قیمت است.
- پیچیدگی طراحی: هرچه دهانه‌ها بزرگ‌تر، هندسه سقف پیچیده‌تر و جزئیات اجرایی بیشتر باشد، هزینه نیز افزایش می‌یابد.
- دستمزد اجرا: هزینه نیروی کار ماهر برای قالب‌بندی، آرماتوربندی و بتن‌ریزی.
- هزینه حمل و نقل: هزینه انتقال مصالح و قالب‌ها به محل پروژه.
به طور کلی سقف وافل ممکن است در ابتدا هزینه اولیه‌ای بالاتر از سقف‌های سنتی مانند تیرچه بلوک داشته باشد؛ اما با در نظر گرفتن مزایایی چون کاهش وزن سازه، کاهش تعداد ستون‌ها، کاهش هزینه فونداسیون، و حذف سقف کاذب، در بسیاری از پروژه‌ها، به ویژه در ساخت ویلا، از نظر اقتصادی مقرون به صرفه تمام می‌شود.
آینده سقف وافل در معماری
با توجه به گرایش روزافزون به سمت سازه‌های سبک، پایدار و با زیبایی بصری بالا، انتظار می‌رود که سقف وافل جایگاه خود را در صنعت ساخت و ساز بیش از پیش تثبیت کند. توسعه مواد جدید برای قالب‌ها، روش‌های اجرای سریع‌تر و دقیق‌تر و ترکیب این سیستم با فناوری‌های نوین مانند بتن‌های خودمتراکم و سیستم‌های هوشمند ساختمان، افق‌های تازه‌ای را برای کاربرد این سازه خلاقانه باز خواهد کرد. سقف وافل نه تنها یک راه‌حل سازه‌ای کارآمد؛ بلکه یک ابزار قدرتمند در دستان معماران برای خلق فضاهای منحصر به فرد و الهام‌بخش است.
