Waffle Slab
سقف وافل چیست ؟

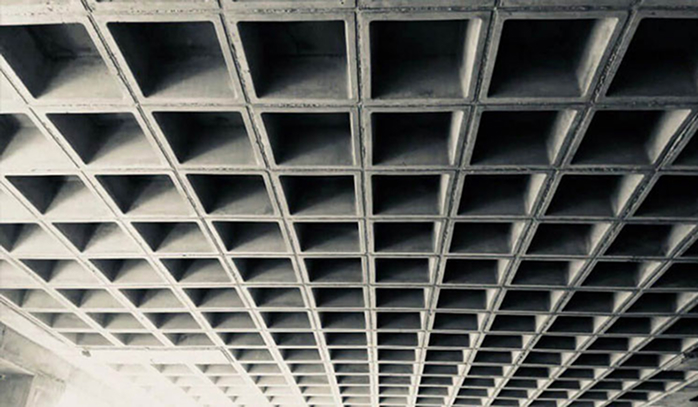

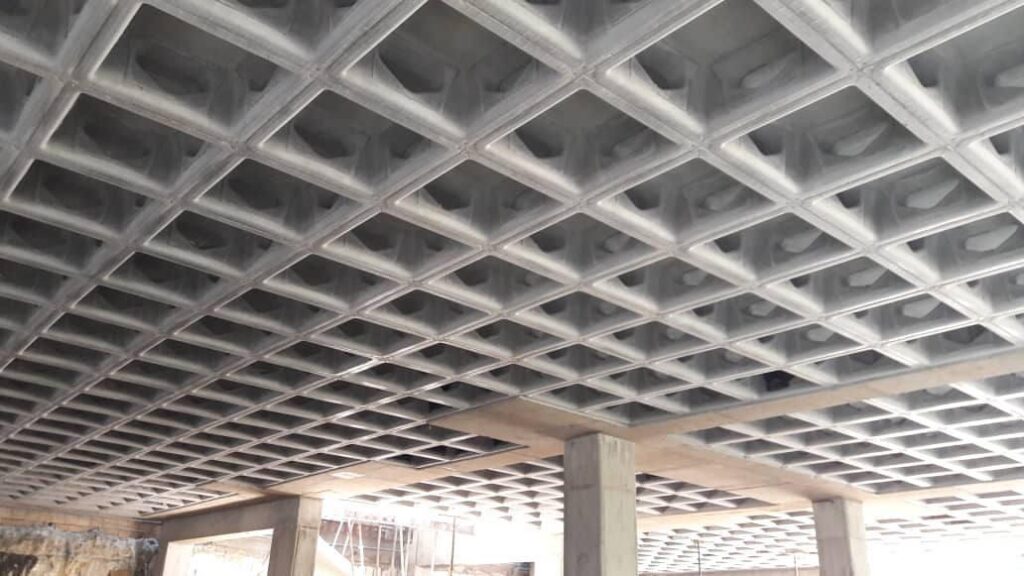

سقف وافل (Waffle Slab) نوعی دال بتن مسلح دوطرفه است که به‌صورت شبکه‌ای طراحی شده و با استفاده از قالب‌های مخصوص اجرا میشود. ساختار زیرین این سقف شبیه به شبکه‌ای از مربع‌ها یا مستطیل‌هایی توخالی است، شبیه به وافل (نوعی شیرینی شبکه‌دار)، که از همین ظاهر، نام آن برگرفته شده است. این نوع سقف در پروژه‌هایی که نیاز به دهانه‌های بلند، باربری دوطرفه، عملکرد لرزه‌ای بالا و زیبایی معماری دارند، کاربرد وسیعی دارد. استفاده از قالب‌های غیرماندگار یا موقت در اجرای آن، باعث میشود حفره‌هایی در زیر دال ایجاد شود که هم وزن سقف را کاهش می‌دهد و هم عملکرد سازه‌ای را بهبود می‌بخشد.
تاریخچه استفاده از سقف وافل
سقف وافل نخستین بار در دهه ۱۹۵۰ در آمریکا مورد استفاده قرار گرفت. ایده اصلی آن حذف بخش‌هایی از بتن در نواحی که تحت تنش نمی‌باشند، با هدف کاهش وزن و افزایش سختی خمشی سیستم بود. در ایران نیز استفاده از این سقف در دو دهه اخیر به‌خصوص در پروژههای خاص مهندسی، بیمارستان‌ها، ساختمانهای تجاری و اداری در شهر تهران و سایر کلان‌شهرها رواج یافته است.
مزایای سقف وافل
کاهش وزن مرده سازه
در سیستم سقف وافل، بخشی از حجم بتن که در عملکرد سازه‌ای مؤثر نیست، حذف میشود. این کار باعث میشود وزن کلی سقف کاهش یابد که به‌طور مستقیم بر کاهش وزن مرده کل سازه تأثیر می‌گذارد. این موضوع برای طراحی لرزه‌ای ساختمان اهمیت زیادی دارد و به کاهش نیروهای زلزله منجر میشود.
پوشش دهانه‌های بلند بدون استفاده از تیر میانی
یکی از مزایای مهم سقف وافل، توانایی آن در پوشش دهانه‌های بزرگ تا ۱۲ متر بدون نیاز به تیر فرعی یا ستون میانی است. این ویژگی در طراحی پلان‌های باز، پارکینگ‌های طبقاتی، سالن‌های چندمنظوره و ساختمانهای اداری بسیار کاربردی است.
عملکرد لرزه‌ای مطلوب
با توجه به ساختار شبکه‌ای سقف وافل، سختی خمشی آن بالا بوده و در برابر زلزله مقاومت بیشتری نسبت به سیستم‌های دال تخت یا تیرچه‌بلوک از خود نشان می‌دهد. همچنین توزیع بار در دو جهت، باعث بهبود رفتار لرزه‌ای میشود.
کاهش مصرف مصالح
حذف بتن غیرضروری و استفاده بهینه از آرماتور، باعث کاهش قابل توجه در مصرف مصالح ساختمانی میشود. این مسئله هم از نظر اقتصادی و هم از نظر کاهش بار محیط‌زیستی اهمیت دارد.

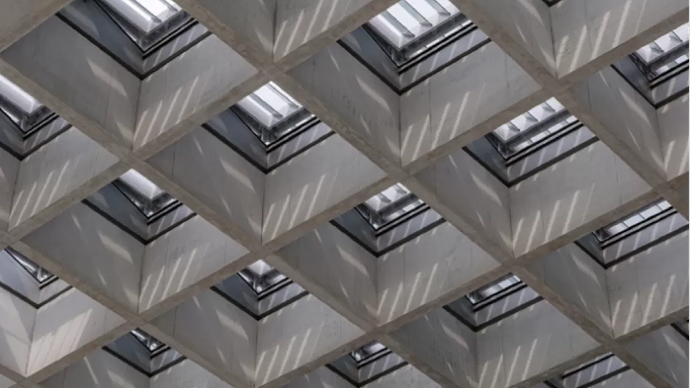

زیبایی بصری
در ساختمان‌هایی که سقف نمایان (Exposed) اجرا میشود، شکل منظم و هندسی وافل می‌تواند به‌عنوان یک عنصر معماری دکوراتیو استفاده شود و نیازی به سقف کاذب نخواهد بود. این ویژگی در پروژههای معماری مدرن و صنعتی بسیار مورد توجه است.
عایق صوتی و حرارتی مناسب
حجم خالی داخل سقف وافل به‌صورت طبیعی عملکرد عایق‌بندی بهتری نسبت به دال‌های توپر دارد و می‌تواند موجب کاهش انتقال صدا و حرارت بین طبقات شود.
معایب سقف وافل (در صورت اجرای غیراصولی)
گرچه سقف وافل مزایای متعددی دارد، اما در صورتی که طراحی و اجرای آن به‌درستی انجام نشود، ممکن است با چالش‌هایی روبه‌رو شود:
- نیاز به دقت بالا در قالب‌بندی و آرماتورگذاری
- افزایش هزینه اولیه خرید قالب وافل (در پروژههای کوچک)
- دشواری در اجرای تاسیسات (برق و مکانیک) در برخی مدل‌ها
- نیاز به نیروی متخصص و آموزش‌دیده
با این حال، اکثر این موارد با طراحی حرفه‌ای و اجرای اصولی توسط تیم مجرب کاملاً قابل حل هستند.

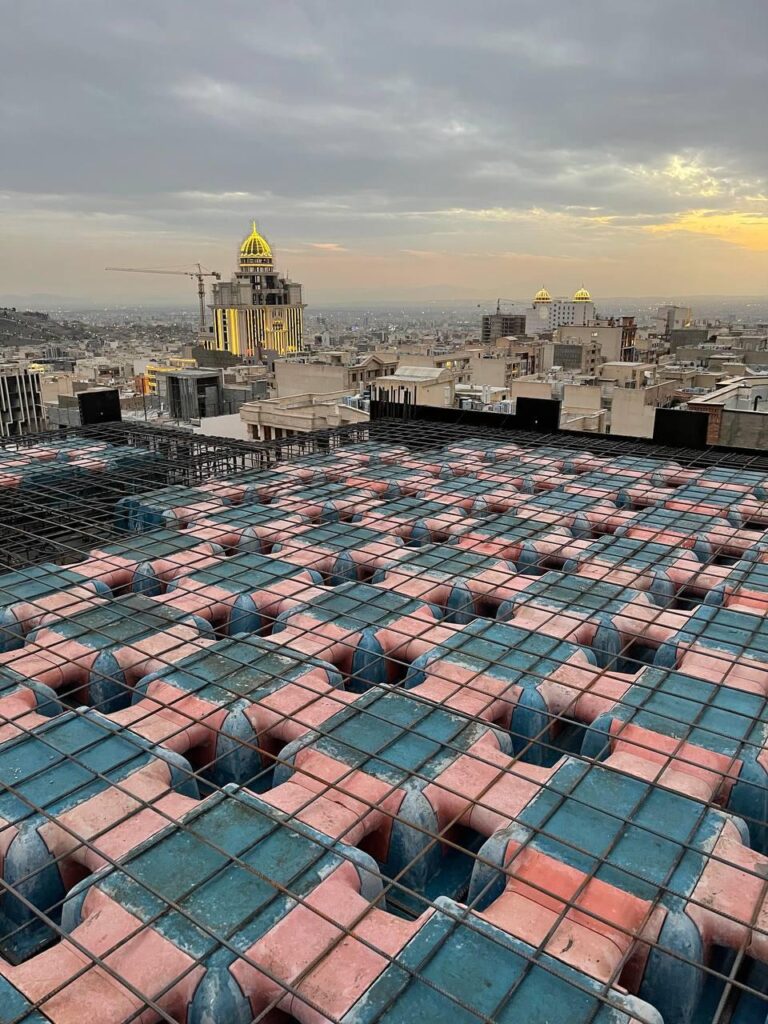

قالب‌های وافل
یکی از مهم‌ترین اجزای سقف وافل، قالب وافل است. این قالب‌ها معمولاً از جنس پلاستیک تقویت‌شده (ABS) ساخته می‌شوند و در دو نوع کلی موجودند:
- قالب‌های موقتی (چندبار مصرف): پس از بتن‌ریزی باز شده و در پروژههای بعدی قابل استفاده‌اند.
- قالب‌های دائمی (ماندگار): در داخل دال باقی می‌مانند و بخشی از ساختار سقف را تشکیل می‌دهند.
در پروژههای بزرگ در تهران، استفاده از قالب‌های اجاره‌ای رایج‌تر است، زیرا هزینه تمام‌شده را کاهش می‌دهد.

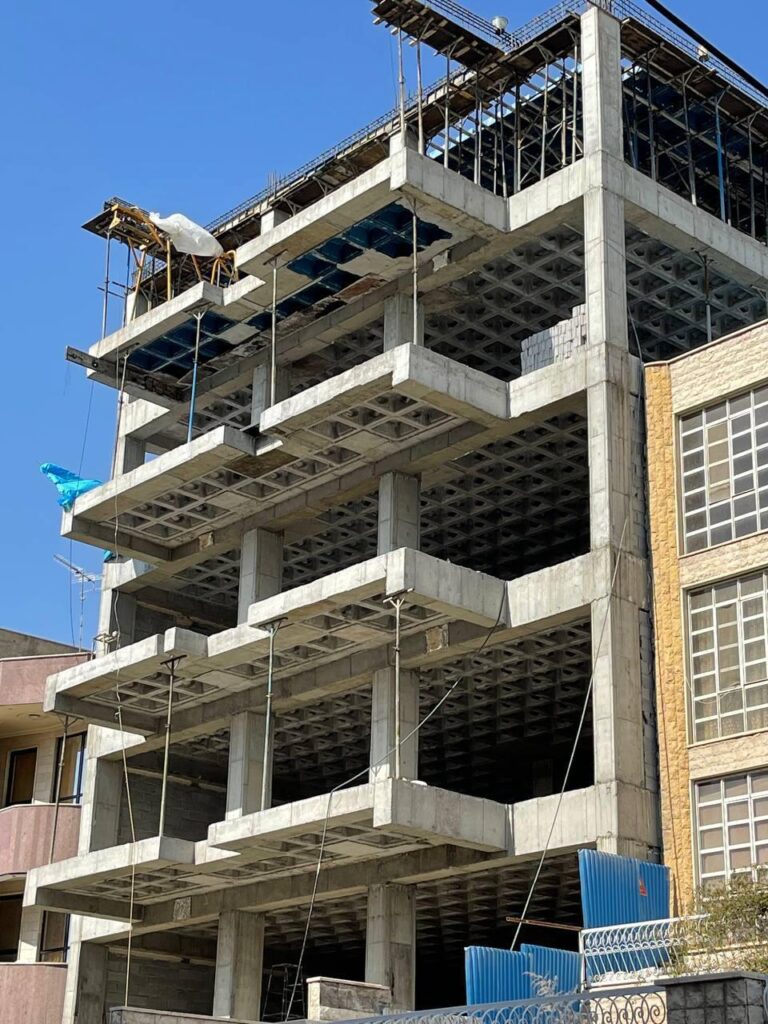

کاربردهای سقف وافل در پروژههای شهری تهران
- ساختمانهای اداری و تجاری با پلان باز
- برج‌های مسکونی و هتل‌ها
- پارکینگ‌های طبقاتی
- بیمارستان‌ها و مراکز درمانی
- پروژههای معماری مدرن
با توجه به تراکم شهری و محدودیت‌های طراحی در تهران، استفاده از سقف وافل می‌تواند مزایای متعددی مانند افزایش ارتفاع مفید، کاهش بار مرده و بهبود عملکرد سازه‌ای را فراهم کند.
انواع سقف وافل
سقف وافل بر اساس جهت انتقال بار و نوع قالب، به دو دسته کلی تقسیم میشود:

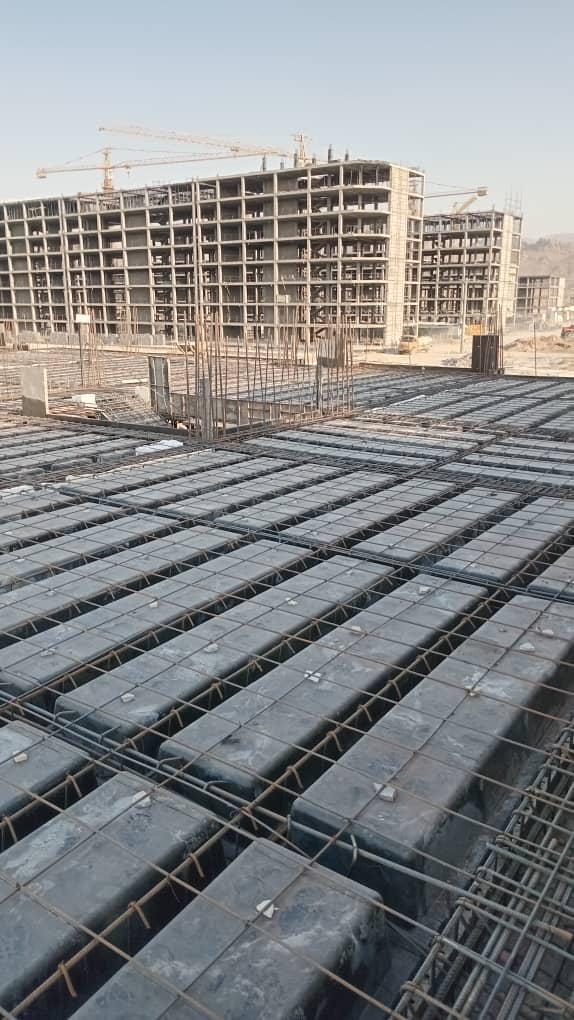

- سقف وافل یک‌طرفه
در این نوع، انتقال بار عمدتاً در یک جهت صورت می‌گیرد و طراحی تیرچه‌ها نیز به‌صورت یک‌طرفه انجام میشود. سقف وافل یک‌طرفه بیشتر برای دهانه‌های کوچک و ساختمانهای مسکونی سبک استفاده میشود.
ویژگی‌ها:
- طراحی ساده‌تر
- اجرای سریع‌تر
- مناسب دهانه‌های حداکثر ۶ متر
- اقتصادی برای پروژههای کم‌متراژ

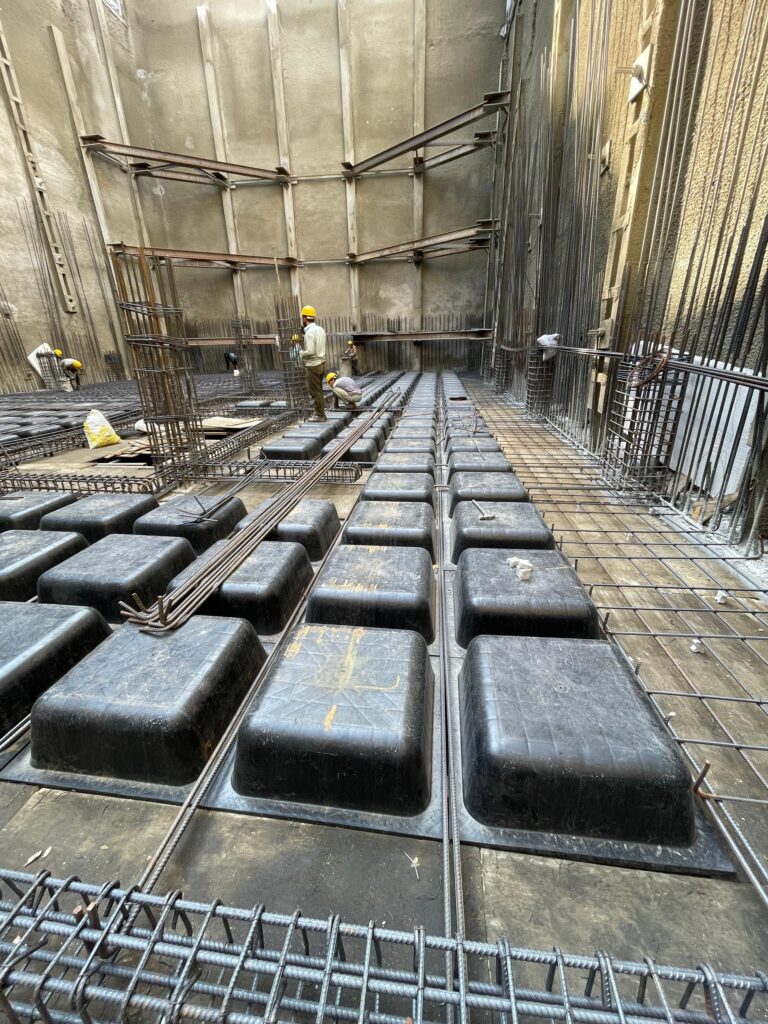

- سقف وافل دوطرفه
سقف وافل دوطرفه انتقال بار را در دو جهت انجام می‌دهد و از نظر سازه‌ای عملکردی مشابه با دال دوطرفه دارد، با این تفاوت که در آن از قالب‌های موقت یا دائمی برای ایجاد حفره در زیر دال استفاده میشود.
ویژگی‌ها:
- مناسب برای دهانه‌های بزرگ (۶ تا ۱۲ متر)
- توزیع بار یکنواخت‌تر
- مناسب پروژههای اداری، تجاری، بیمارستانی و پارکینگ‌ها
- کاربرد فراوان در پروژههای عمرانی تهران
طراحی سازه‌ای سقف وافل + مراحل اجرای گام‌به‌گام
طراحی سازه‌ای سقف وافل
طراحی صحیح سقف وافل نقش تعیین‌کننده‌ای در عملکرد نهایی سازه، ایمنی، و صرفه‌جویی اقتصادی پروژه دارد. در این بخش، فرآیند طراحی سازه‌ای سقف وافل از تحلیل اولیه تا تهیه نقشه‌های اجرایی را به‌طور کامل بررسی می‌کنیم.
گام اول: تحلیل اولیه سازه با نرم‌افزار
طراحی سقف وافل معمولاً با نرم‌افزارهای تحلیلی مانند ETABS، SAFE یا SAP2000 انجام میشود. در این مرحله موارد زیر تعیین می‌گردد:
- ضخامت دال وافل (Total Slab Depth)
ابعاد قالب وافل (طول، عرض، عمق)
تعداد و فواصل تیرچه‌های وافل
آرماتورهای بالا و پایین در تیرچه‌ها و ناحیه فوقانی
بارگذاری سازه‌ای (مرده، زنده، زلزله، برف و …) - برای پروژههای واقع در تهران، بارگذاری زلزله با توجه به پهنه‌بندی زلزله استان تهران اهمیت مضاعف دارد.
گام دوم: انتخاب نوع قالب و ابعاد شبکه وافل
با توجه به دهانه‌ها و کاربری پروژه، نوع قالب وافل انتخاب میشود. در پروژه‌هایی که سقف بیش از ۷ متر دهانه دارد، قالب‌های دوطرفه ۸۰×۸۰ یا ۹۰×۹۰ سانتی‌متر رایج هستند.
پارامترهایی که در انتخاب قالب مؤثرند:
- دهانه آزاد
- بار زنده سقف
- ضخامت نهایی سقف
- سرعت اجرا
- بودجه پروژه
گام سوم: طراحی آرماتورگذاری
بر اساس تحلیل انجام‌شده، نقشه‌های اجرایی آرماتور پایین (تیرچه)، آرماتور بالایی (نواحی کششی)، کلاف‌های رابط، خاموت‌های عرضی و کاور بتن تهیه میشود.
ضوابط مهم
حداقل پوشش بتن (کاور) مطابق مبحث نهم مقررات ملی ساختمان
استفاده از اسپیسر جهت حفظ فاصله دقیق میلگرد تا قالب
آرماتور منفی در نواحی بحرانی مانند تقاطع دهانه‌ها
گام چهارم: کنترل خیز و تغییرشکل سقف
سقف وافل نیز مانند سایر دال‌ها باید از نظر خیز مجاز و ارتعاشات کنترل شود. برای این منظور، تحلیل دومرحله‌ای (مرحله بهره‌برداری و حالت نهایی) انجام میشود.
گام پنجم: تهیه دفترچه محاسبات و نقشه‌های اجرایی
نقشه‌ها شامل موارد زیر هستند:
- پلان قالب‌بندی سقف وافل
- پلان آرماتور پایین و بالا
- مقاطع اجرایی سقف و تیرها
- جزئیات تقویتی در نواحی
- سوراخ‌کاری یا بازشو
در تهران، برای دریافت تأییدیه از سازمان نظام مهندسی و شهرداری، ارائه این مدارک الزامی است.
مراحل اجرای گام‌به‌گام سقف وافل
پس از پایان طراحی و تایید نقشه‌ها، وارد مرحله اجرای عملی می‌شویم. مراحل زیر باید به‌دقت و با رعایت نکات فنی اجرا شوند:

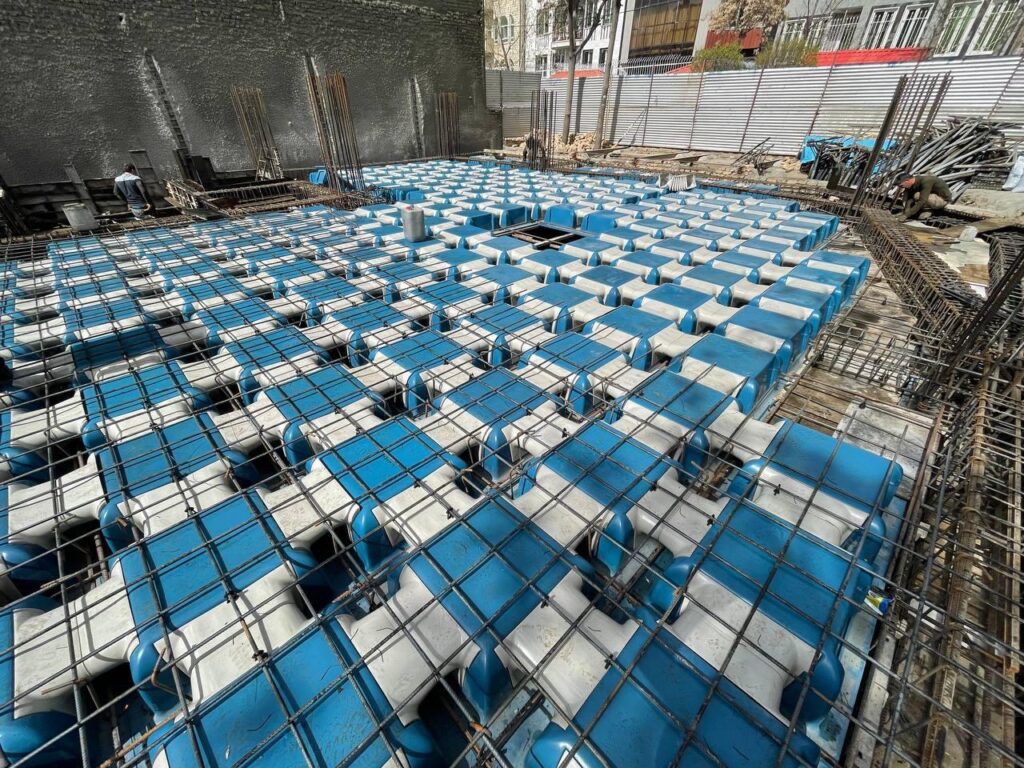

۱. آماده‌سازی قالب‌بندی و جک‌گذاری
• نصب جک‌های فلزی طبق نقشه اجرایی در فواصل مشخص
• استفاده از داربست‌های مطمئن و تراز شده
• چیدمان قالب‌های وافل بر روی جک‌ها طبق پلان قالب‌بندی
نکته اجرایی: در تهران، با توجه به محدودیت فضا، حمل و چیدمان قالب‌ها باید با جرثقیل یا نیروی متخصص انجام شود تا زمان اجرای اسکلت به تأخیر نیفتد.

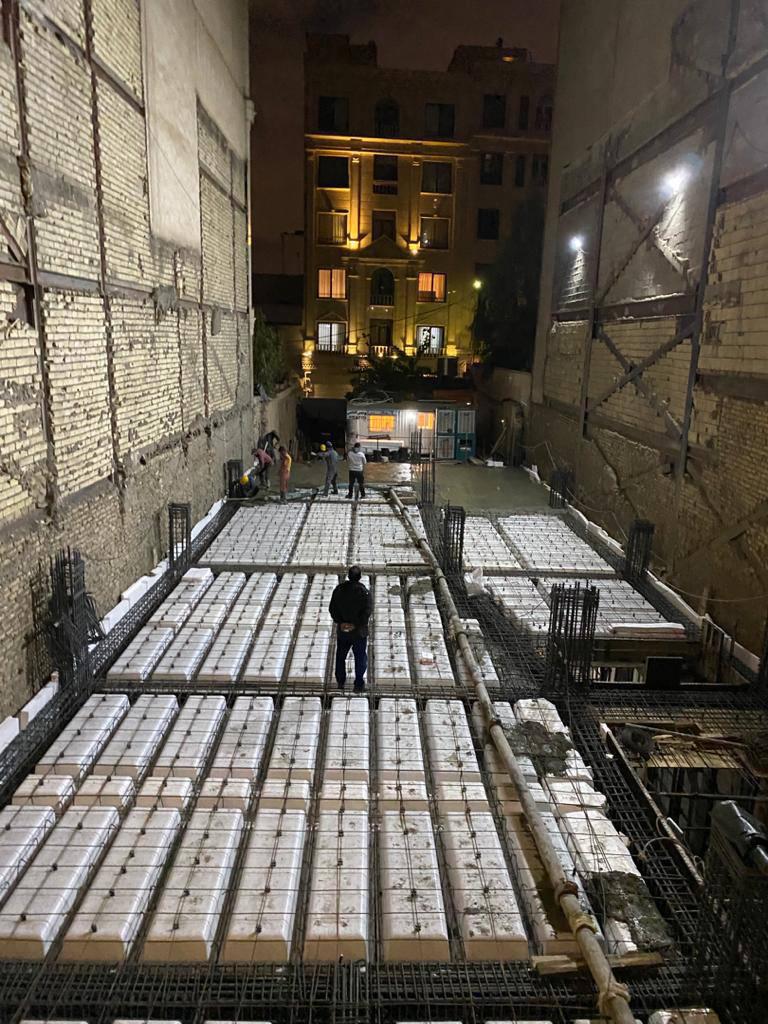

۲. نصب آرماتورهای پایین (میلگردهای تیرچه‌ها)
• اجرای آرماتورهای طولی تیرچه‌ها در داخل قالب وافل
• نصب خاموت‌های عرضی جهت مقاومت برشی
• استفاده از اسپیسر زیر میلگردها برای رعایت کاور بتن
۳. نصب آرماتورهای بالایی
• میلگردهای تقویتی در بالا (نواحی منفی در دهانه‌ها)
• اجرای کلاف‌های رابط بین تیرچه‌ها برای مهار پیچشی
۴. کنترل‌های نهایی قبل از بتن‌ریزی
• بررسی تراز سقف با تراز لیزری یا نیوی دستی
• اطمینان از تمیزی قالب‌ها و نبود آلودگی (روغن، خاک، بتن‌خشک)
• کنترل اتصالات آرماتورها با سیم‌های مخصوص (نه جوش)
۵. بتن‌ریزی سقف وافل
• شروع بتن‌ریزی از یک گوشه سقف و حرکت یکنواخت
• استفاده از پمپ بتن برای طبقات بالا
• ویبره کردن بتن با ویبراتور مکانیکی در داخل قالب‌ها و اطراف میلگردها
• تراکم یکنواخت بتن و جلوگیری از کرمو شدن
۶. عمل‌آوری (Curing) بتن
• استفاده از گونی خیس، آب‌پاشی منظم یا نایلون پلاستیکی
• مدت زمان عمل‌آوری توصیه‌شده: حداقل ۷ روز
در تابستان‌های تهران، به‌خصوص در مناطق گرم مانند جنوب شهر، عمل‌آوری صحیح بتن برای جلوگیری از ترک‌های سطحی بسیار حیاتی است.
۷. قالب‌برداری و جمع‌آوری تجهیزات
• زمان مجاز برای قالب‌برداری بسته به نوع بتن و دمای هوا بین ۵ تا ۱۰ روز متغیر است
• ابتدا جک‌های میانی باز نشده تا بتن به مقاومت لازم برسد
• پس از اطمینان از مقاومت بتن، قالب‌ها باز شده و در پروژههای بعدی استفاده می‌شوند
نکات اجرایی کلیدی در پروژههای تهران
• حتماً از بتن آماده استاندارد با طرح اختلاط مناسب استفاده شود
• ویبره کامل و یکنواخت انجام شود
• از کارگرهای آموزش‌دیده و تیم مهندسی ناظر مجرب استفاده گردد
• شرایط اقلیمی، دمای روز، و جهت وزش باد در اجرای بتن‌ریزی مدنظر باشد
الزامات فنی و آیین‌نامه‌ها + مقایسه کامل سقف وافل با سایر سیستم‌ها
الزامات فنی اجرای سقف وافل
اجرای سقف وافل باید مطابق با اصول مهندسی و آیین‌نامه‌های ساختمانی کشور باشد تا عملکرد مطلوب سازه‌ای، ایمنی و دوام در بلندمدت تضمین شود. در این بخش به مهم‌ترین الزامات و استانداردهای مربوط به طراحی و اجرای این نوع سقف می‌پردازیم.
۱. ضوابط مبحث نهم مقررات ملی ساختمان
مبحث ۹ مقررات ملی ساختمان، به طراحی و اجرای سازه‌های بتن‌آرمه اختصاص دارد. در اجرای سقف وافل، بندهای زیر از این مبحث اهمیت بیشتری دارند:
• حداقل ضخامت دال و کاور بتن
• محدودیت‌های مربوط به تغییر شکل‌ها و خیز مجاز
• نسبت‌های مجاز آرماتورهای کششی و فشاری
• طراحی اتصالات، کلاف‌های رابط و کنترل برش پانچ در ستون‌ها
• کنترل ترک‌خوردگی در نواحی تحت تنش
در تهران، مهندس ناظر موظف است تمام موارد بالا را هنگام بازرسی کنترل کند.
۲. آیین‌نامه بتن ایران (آبا)
این آیین‌نامه یکی از منابع اصلی طراحی سازه‌های بتن مسلح در ایران است و در پروژههای دولتی به عنوان مرجع رسمی استفاده میشود. برخی از الزامات کلیدی شامل:
• ضوابط کنترل مقاومت بتن در سن ۷ و ۲۸ روز
• نسبت آب به سیمان (w/c)
• استفاده از افزودنی‌های مجاز (ضد یخ، زودگیر، روان‌کننده و …)
• عمل‌آوری بتن در شرایط محیطی خاص مانند سرمای شدید یا گرمای بالا
۳. آیین‌نامه ACI318
در پروژه‌هایی که نیاز به طراحی پیشرفته‌تر دارند یا برای صادرات فنی به کشورهای دیگر، آیین‌نامه آمریکایی ACI318 نیز استفاده میشود. این آیین‌نامه:
• الزامات سخت‌گیرانه‌تری برای کنترل ترک‌خوردگی دارد
• در طراحی سقف‌های وافل، روش دال توخالی یا ribbed slab را پوشش می‌دهد
• ضوابط طراحی برای بارگذاری لرزه‌ای ویژه و بارهای انفجاری (برای مراکز حساس)
۴. الزامات نظام مهندسی استان تهران
در پروژههای تهران، دفاتر خدمات مهندسی و شهرداری، علاوه بر الزامات آیین‌نامه‌ای، دستورالعمل‌های داخلی و چک‌لیست‌هایی برای تأیید نقشه‌ها و اجرای سازه دارند. برخی موارد مهم:
• تهیه دفترچه محاسبات تایید شده توسط محاسب و ناظر مقیم
• تأیید نقشه‌های قالب‌بندی، آرماتورگذاری و دیتیل‌های اجرایی
• کنترل نحوه اجرای داربست‌ها، جک‌ها و قالب‌ها قبل از بتن‌ریزی
• مستندسازی کامل مراحل اجرا (عکس، فیلم، گزارش روزانه)
نکاتی برای انتخاب صحیح سیستم سقف
۱. کاربری ساختمان: فضاهای اداری، تجاری، پارکینگ‌ها و سالن‌ها بهترین کاندیدا برای وافل هستند.
۲. بودجه پروژه: سقف وافل در پروژههای متراژ بالا اقتصادیتر از سایر گزینه‌هاست.
۳. ارتفاع مفید موردنیاز: وافل در اجرای نمایان، نیازی به سقف کاذب ندارد.
4. دهانه مورد نظر: اگر دهانه بیش از ۶ متر است، تیرچه‌بلوک گزینه خوبی نخواهد بود.
5. سرعت اجرا: اگر زمان پروژه اولویت دارد، گزینه‌هایی مانند سقف کوبیاکس یا دال‌های پیش‌تنیده نیز باید بررسی شوند، هرچند گران‌ترند.
هزینه اجرای سقف وافل در سال ۱۴۰۴ + عوامل مؤثر بر قیمت + نکات اقتصادی پروژه
هزینه اجرای سقف وافل یکی از مهم‌ترین دغدغه‌های کارفرمایان، مشاوران و مجریان پروژههای ساختمانی است. برخلاف تصور رایج، سقف وافل با وجود تکنولوژی پیشرفته، می‌تواند در پروژههای بزرگ حتی از سیستم‌های سنتی اقتصادیتر نیز باشد، به‌خصوص زمانی که به کاهش مصالح، صرفه‌جویی در وزن سازه، حذف سقف کاذب و افزایش سرعت اجرا توجه شود.
در ادامه به‌طور کامل به بررسی قیمت سقف وافل در سال ۱۴۰۴ (بهویژه در تهران)، عوامل تعیین‌کننده قیمت، نحوه برآورد هزینهها و نکاتی برای کاهش هزینه بدون افت کیفیت می‌پردازیم.
میانگین هزینه اجرای سقف وافل در سال ۱۴۰۴ (تهران)
بر اساس بررسی بازار تهران و نرخ خدمات پیمانکاران در سال ۱۴۰۴، محدوده تقریبی قیمت اجرای سقف وافل به‌صورت زیر است:
نوع سیستم وافل | هزینه هر مترمربع (تومان) |
وافل دوطرفه با قالب اجاره‌ای | ۱,۷۰۰,۰۰۰ – ۲,۲۰۰,۰۰۰ |
وافل دوطرفه با قالب خریداری‌شده | ۲,۴۰۰,۰۰۰ – ۳,۰۰۰,۰۰۰ |
وافل یک‌طرفه | ۲,۲۰۰,۰۰۰ – ۲,۸۰۰,۰۰۰ |
قالب وافل ماندگار | توافقی – بسته به پروژه |
میانگین هزینه اجرای سقف وافل در سال ۱۴۰۴ (تهران)
بر اساس بررسی بازار تهران و نرخ خدمات پیمانکاران در سال ۱۴۰۴، محدوده تقریبی قیمت اجرای سقف وافل به‌صورت زیر است:
| نوع سیستم وافل | هزینه هر مترمربع (تومان) |
| وافل دوطرفه با قالب اجاره‌ای | ۱,۷۰۰,۰۰۰ – ۲,۲۰۰,۰۰۰ |
| وافل دوطرفه با قالب خریداری‌شده | ۲,۴۰۰,۰۰۰ – ۳,۰۰۰,۰۰۰ |
| وافل یک‌طرفه | ۲,۲۰۰,۰۰۰ – ۲,۸۰۰,۰۰۰ |
| قالب وافل ماندگار | توافقی – بسته به پروژه |
نکته: این قیمت‌ها شامل هزینه قالب، آرماتور، بتن، دستمزد اجرا و هزینه تجهیزات است. قیمت‌های قطعی پس از بازدید پروژه تعیین میشود.
عوامل مؤثر بر قیمت اجرای سقف وافل
۱. نوع قالب وافل
- قالب اجاره‌ای: برای پروژههای با متراژ بالا بسیار مقرون‌به‌صرفه است.
- قالب خریداری‌شده: مناسب پیمانکارانی که پروژههای متعددی دارند.
- قالب ماندگار: در برخی پروژههای خاص یا سرعتی استفاده میشود، ولی هزینه آن بالاتر است.
۲. متراژ پروژه
- در پروژههای با متراژ بالای ۵۰۰ متر مربع، هزینه اجرای هر متر مربع کاهش پیدا می‌کند.
- پروژههای زیر ۳۰۰ متر معمولاً به دلیل هزینه حمل، نصب، قالب‌بندی و نیروی انسانی، هزینه بالاتری دارند.
۳. ارتفاع طبقات
- اجرای سقف در طبقات بالا به تجهیزات جانبی مانند تاورکرین یا پمپ بتن با ارتفاع زیاد نیاز دارد.
- در پروژههای تهران، معمولاً طبقات بالاتر باعث افزایش ۵ تا ۱۰ درصدی هزینه اجرا می‌شوند.
۴. محل پروژه و شرایط دسترسی
- اگر پروژه در مرکز تهران یا مناطق پرترافیک مانند تجریش، ولیعصر، خیابان آزادی یا بازار باشد، هزینه حمل و تأخیر اجرای پروژه افزایش می‌یابد.
- پروژه‌هایی در حاشیه شهر (ورامین، شهریار، رودهن و …) ممکن است هزینه جابجایی تجهیزات و قالب را بالا ببرند.
۵. قیمت روز مصالح
- قیمت بتن آماده: معمولاً بین ۹۵۰ هزار تا ۱,۱۰۰ هزار تومان (هر مترمکعب)
- قیمت میلگرد: متغیر بین ۳۴ تا ۴۵ هزار تومان به ازای هر کیلوگرم
- هزینه کرایه قالب و جک: معمولاً به‌صورت روزانه یا درصدی از حجم پروژه
برآورد نمونه هزینه اجرای سقف وافل (پروژه فرضی در تهران)
پروژه نمونه: ساختمان ۵ طبقه، ۴۰۰ متر مربع سقف در هر طبقه، استفاده از قالب اجاره‌ای وافل دوطرفه.
| مورد | مقدار مصرف | نرخ واحد (تومان) | هزینه کل (تومان) |
| بتن (۲۵ متر مکعب در ۱۰۰م۲) | ۱۰۰ م۳ | ۱,۰۰۰,۰۰۰ | ۱۰۰,۰۰۰,۰۰۰ |
| آرماتور | ۴۰ کیلو/م۲ | ۴۰,۰۰۰ | ۸۰,۰۰۰,۰۰۰ |
| اجاره قالب + جک | ۵۰,۰۰۰/م۲ | – | ۲۰,۰۰۰,۰۰۰ |
| اجرای اسکلت سقف | – | ۵۰۰,۰۰۰ | ۲۰۰,۰۰۰,۰۰۰ |
| جمع کل | – | – | ۴۰۰,۰۰۰,۰۰۰ |
قیمت میانگین هر متر مربع: ۱,۰۰۰,۰۰۰ + ۸۰۰,۰۰۰ + ۲۰۰,۰۰۰ + ۵۰۰,۰۰۰ = ۲,۵۰۰,۰۰۰ تومان
مقایسه قیمت سقف وافل با تیرچه‌بلوک
| مورد | سقف وافل | سقف تیرچه‌بلوک |
| هزینه اجرای هر مترمربع | ۲,۲۰۰,۰۰۰ تا ۲,۸۰۰,۰۰۰ | ۱,۶۰۰,۰۰۰ تا ۲,۰۰۰,۰۰۰ |
| مصرف بتن | کمتر | بیشتر |
| مصرف آرماتور | اقتصادیتر | پراکنده |
| سقف کاذب نیاز دارد؟ | خیر (در اجرای نمایان) | بله |
| دهانه قابل پوشش | تا ۱۲ متر | تا ۶.۵ متر |
نتیجه: سقف وافل اگرچه ممکن است در ظاهر گران‌تر به‌نظر برسد، ولی به دلیل کاهش ضخامت طبقات، حذف سقف کاذب، صرفه‌جویی در سازه، و افزایش سرعت اجرا، در مجموع می‌تواند از نظر اقتصادی به‌صرفه‌تر باشد.
نکات کلیدی برای کاهش هزینه اجرای سقف وافل
- استفاده از قالب اجاره‌ای استاندارد به جای خرید اولیه
- اجرای یک‌مرحله‌ای در پروژههای چندطبقه برای صرفه‌جویی در حمل و جک‌بندی
- همکاری با تیم مجرب برای کاهش پرت مصالح و زمان اجرا
- طراحی دقیق برای حذف موارد غیرضروری و بهینه‌سازی آرماتورگذاری
- تهیه مصالح عمده (بتن، میلگرد) با نرخ عمده‌فروشی از تأمین‌کنندگان معتبر
توصیه به کارفرمایان و مشاوران در تهران
- قبل از تصمیم‌گیری، با چند شرکت مجری سقف وافل معتبر مشورت کرده و قیمت تمام‌شده را مقایسه کنید.
- در پروژههای با کاربری تجاری یا پارکینگ، بررسی اقتصادی دقیق نشان می‌دهد که هزینه اولیه بیشتر وافل، در درازمدت به نفع پروژه خواهد بود.
- حتماً از مجری دارای تجربه کافی در اجرای سقف وافل و دارای تجهیزات مناسب قالب‌بندی استفاده شود.
بخش پنجم: خطاهای رایج در اجرای سقف وافل + چک‌لیست نظارت مهندسی + راهکارهای تضمین کیفیت
اجرای سقف وافل مانند هر سیستم ساختمانی دیگری نیازمند دقت بالا، دانش فنی، نظارت مستمر و رعایت اصول مهندسی است. اگرچه این سیستم مزایای فنی و اقتصادی زیادی دارد، اما در صورت اجرای غیراصولی ممکن است با مشکلاتی جدی مواجه شود، از جمله ترک خوردگی، نشست، عدم تراز بودن سقف، یا حتی شکست سازه‌ای.
در این بخش به بررسی رایج‌ترین خطاهای اجرایی، موارد حیاتی نظارتی، و راهکارهایی برای تضمین کیفیت اجرا می‌پردازیم.
خطاهای رایج در اجرای سقف وافل
۱. استفاده از قالب‌های غیراستاندارد یا فرسوده
یکی از مهم‌ترین عوامل خرابی سقف وافل، استفاده از قالب‌هایی است که دارای تغییر شکل، شکستگی، یا تاب‌خوردگی هستند. این قالب‌ها باعث می‌شوند:
- بتن نشت کند و شکل شبکه‌ای درست تشکیل نشود
- تراز کف نهایی نامنظم شود
- نقاط تمرکز تنش و ترک ایجاد شود
✅ راهکار: استفاده از قالب‌های ABS با کیفیت بالا، سالم و کنترل‌شده پیش از اجرا.
۲. تراز نبودن جک‌ها و شمع‌گذاری ضعیف
در صورت نصب اشتباه یا غیراصولی جک‌ها، کل سیستم سقف در زمان بتن‌ریزی یا قالب‌برداری دچار نشست غیر یکنواخت میشود. این موضوع باعث:
- ایجاد خیز معکوس یا ترک در دال
- عدم تراز سقف نهایی
- شکست در عملکرد سازه‌ای
✅ راهکار: تنظیم دقیق ارتفاع جک‌ها با تراز لیزری و استفاده از صفحات زیر جک‌ها روی کف محکم.
۳. اجرای ناقص ویبره یا عدم تراکم بتن
عدم ویبره مناسب هنگام بتن‌ریزی باعث ایجاد حفره‌های هوایی (voids) در داخل بتن میشود که:
- مقاومت نهایی سقف را کاهش می‌دهد
- باعث کرمو شدن و نفوذپذیری بتن میشود
- ترک‌پذیری افزایش می‌یابد
✅ راهکار: استفاده از ویبراتور سوزنی مناسب در تمام نقاط قالب‌ها و در فواصل زمانی مشخص.
۴. آرماتورگذاری نادرست یا ناقص
برخی خطاهای رایج در آرماتورگذاری:
- نداشتن کاور کافی بتن بر روی میلگردها
- عدم نصب خاموت‌ها یا کلاف رابط در نواحی مورد نیاز
- اشتباه در اجرای آرماتور منفی دهانه‌ها
✅ راهکار: اجرای دقیق طبق نقشه‌های اجرایی و کنترل توسط ناظر فنی پیش از بتن‌ریزی.
۵. قالب‌برداری زودهنگام
اگر قالب‌برداری پیش از زمان لازم صورت گیرد، ممکن است بتن هنوز به مقاومت کافی نرسیده باشد و باعث ترک یا شکست شود.
✅ راهکار: رعایت حداقل ۷ روز برای قالب‌برداری جانبی و ۱۴ روز برای جک‌های میانی (با توجه به دما و شرایط بتن).
۶. بی‌توجهی به عمل‌آوری بتن
در هوای گرم یا خشک تهران، اگر مراقبت از بتن به‌درستی انجام نشود، ترک‌های سطحی و عمقی بسیار رایج خواهند بود.
✅ راهکار: آب‌پاشی منظم، استفاده از نایلون مرطوب یا گونی، و افزودنی‌های کاهنده تبخیر.
۷. قطع یا تضعیف تیرچه‌ها به دلیل مسیر تأسیسات
برخی مجریان برای عبور لوله یا داکت، اقدام به برش قالب‌ها یا آرماتورها می‌کنند که بسیار خطرناک است.
✅ راهکار: پیش‌بینی مسیر تاسیسات در مرحله طراحی یا استفاده از سیستم سقف کاذب مجزا.
چک‌لیست نظارت مهندسی در اجرای سقف وافل
مهندس ناظر یا کارشناس مقیم پروژه باید با استفاده از چک‌لیست‌های کنترلی، اجرای اصولی سقف وافل را تضمین کند. موارد زیر باید حتماً بررسی شود:
| مورد کنترلی | توضیحات |
| کنترل سالم بودن قالب‌ها | بدون شکستگی، ترک، تاب‌خوردگی |
| تراز بودن جک‌ها | با دوربین یا تراز لیزری |
| کنترل میلگردها | قطر، فاصله، کاور، اسپیسر |
| خاموت‌گذاری و آرماتورهای تقویتی | طبق نقشه اجرایی |
| تثبیت قالب قبل از بتن‌ریزی | عدم حرکت هنگام ویبره یا پمپ بتن |
| روش و زمان ویبره | به‌صورت یکنواخت و پیوسته |
| شرایط محیطی بتن‌ریزی | دما، باد، تابش مستقیم آفتاب |
| عمل‌آوری و پوشاندن سقف پس از بتن | حداقل ۷ روز، با آب‌پاشی منظم |
| زمان‌بندی قالب‌برداری | با توجه به دمای هوا و نوع سیمان |
راهکارهای تضمین کیفیت اجرای سقف وافل
برای اجرای حرفه‌ای و باکیفیت سقف وافل، رعایت موارد زیر ضروری است:
✔ آموزش نیروی انسانی
آموزش تکنسین‌ها، قالب‌بندان، میلگردبندها و اپراتورهای ویبراتور برای کار با قالب وافل و اجرای صحیح بسیار مهم است. بسیاری از خطاها ناشی از نبود دانش فنی در کارگاه است.
✔ استفاده از تجهیزات استاندارد
جک‌های سالم و تراز شونده
- قالب‌های ABS با ابعاد دقیق
- ویبراتور استاندارد با قدرت کافی
- تراز لیزری برای کنترل تراز نهایی
✔ مستندسازی مرحله‌به‌مرحله اجرا
در پروژههای حرفه‌ای، تمام مراحل اجرا با عکس و گزارش روزانه ثبت میشود. این مستندات برای پاسخ‌گویی به ناظر و بررسی کیفیت ضروری هستند.
✔ همکاری با شرکت‌های متخصص اجرای وافل
در تهران، شرکت‌های مجری حرفه‌ای زیادی در حوزه سقف وافل فعال‌اند که با داشتن تجربه، تجهیزات و مهارت لازم، می‌توانند کیفیت و زمان اجرا را تضمین کنند.
اجرای موفق سقف وافل نه‌تنها نیاز به طراحی اصولی و دقیق دارد، بلکه در گرو نظارت مداوم، اجرای مرحله‌به‌مرحله با دقت بالا و استفاده از نیروی متخصص است. رعایت نکات اجرایی و جلوگیری از خطاهای رایج، باعث:
- افزایش دوام و مقاومت سازه
- کاهش هزینه‌های ترمیم و بازسازی
- کسب تأییدیه ناظر و شهرداری در زمان تحویل
نتیجه‌گیری جامع + پرسش‌های متداول در مورد سقف وافل
سقف وافل، با توجه به ساختار پیشرفته و عملکرد دوطرفه خود، یکی از بهترین گزینه‌ها برای پروژههای متوسط و بزرگ در شرایط امروز صنعت ساختمان ایران، بهویژه در شهر تهران است. مزایای مهم این سیستم مانند:
- کاهش وزن سازه
- پوشش دهانه‌های بلند
- کاهش مصرف بتن و آرماتور
- زیبایی معماری در اجرای نمایان
- افزایش مقاومت در برابر زلزله
باعث شده است که سقف وافل به یکی از گزینه‌های برتر مهندسان طراح، ناظران، و کارفرمایان تبدیل شود.
در عین حال، باید توجه داشت که اجرای موفق سقف وافل به دقت بالا در طراحی، دانش فنی نیروهای اجرایی، و نظارت مرحله‌به‌مرحله نیاز دارد. استفاده از قالب‌های باکیفیت، ابزارهای دقیق، و تیم مجرب، کلید موفقیت این سیستم در هر پروژه‌ای است.
آینده سقف وافل در ایران و تهران
با روند رو به رشد استفاده از سیستم‌های مدرن و نیاز به کاهش وزن ساختمان‌ها به‌خصوص در مناطق زلزله‌خیز مانند تهران، انتظار می‌رود سقف وافل در سال‌های آینده سهم بیشتری از بازار سقف‌های بتنی را به خود اختصاص دهد.
شرکت‌های دانش‌بنیان، تولیدکنندگان قالب وافل، و مجریان تخصصی در حال توسعه فناوری‌های نوین، بهینه‌سازی قالب‌ها و سیستم‌های ترکیبی مانند وافل + پیش‌تنیده هستند. آینده این سقف، روشن و رو به گسترش است.
سوالات متداول
خیر. هرچند در پروژههای بزرگ اقتصادیتر است، اما در ساختمانهای مسکونی، اداری و حتی ویلایی نیز قابل استفاده است. نکته مهم این است که در متراژ کم، مدیریت قالب و هزینهها باید دقیقتر انجام شود.
بله، ولی مسیر عبور لولهها و داکتها باید از قبل در نقشه طراحی سقف لحاظ شود یا از سقف کاذب مجزا استفاده شود. هرگونه برش غیرمجاز در قالب یا آرماتورها کاملاً ممنوع است.
بسیار مقاوم. به دلیل عملکرد دوطرفه، پیوستگی آرماتورها و حذف تمرکز بار، مقاومت لرزه‌ای این سیستم بالا بوده و برای مناطق با خطر بالای زلزله مانند تهران توصیه میشود.
سرعت اجرا بسته به تعداد طبقات و متراژ پروژه متفاوت است. ولی به‌طور میانگین، اجرای یک سقف ۴۰۰ متر مربعی بین ۴ تا ۷ روز کاری زمان نیاز دارد، که می‌تواند همزمان با کارهای دیگر اسکلت پیش برود.
در اکثر پروژهها، به دلیل شکل هندسی زیبا و تمیز قالب وافل، از اجرای سقف کاذب صرفنظر میشود. بهویژه در فضاهای صنعتی، اداری و معماری مدرن، سقف نمایان وافل بسیار مورد استقبال است.
